專家為您分析氣密性測試中如何確定產品的允許泄漏量2019-11-23

氣密性測試儀廠家為您剖析如何確定及設定產品的泄漏量標準。

在不同的工業生產領域，泄漏問題的內容也各不相同。例如，對于燃料來講，泄漏可能導致火災、爆炸、失控等危險。在半導體加工業中集成電路芯片的密封性能不好，發生泄漏，會使芯片很快報廢。對于其它產品而言，泄漏則可能導致低效操作，經濟損失或事故發生。千里之堤，潰于蟻穴。很微小的泄漏可能會導致意想不到的嚴重后果。特別是在行業競爭越來越激烈的今天，“泄漏”這一產品質量問題成了關系到企業生死存亡的重大問題。

測試對應指定流體的泄漏，不一定會真的采用該流體進行測試，而是采用空氣或其他低成本、安全的流體測試部件（零件或整機）。選擇測試流體粘度低于指定流體（水，水蒸氣，油，燃料，血液，藥物等），能夠更快、更容易和更經濟地對泄漏進行判定。采用空氣等流體而非指定流體進行測試，區別就在于泄漏值大小不一樣。確定泄漏率規范的目的是確定合格部件可以達到的zui大容許泄漏值，并且仍然滿足客戶的要求。

在確定泄漏率規范之前，我們要先了解以下問題。

Q：如何定義部件的泄漏是否可以達到其功能要求？

A：該部件不會在運行時或靜態條件下泄漏超量的指定流體。

這個量的大小與流體性質和泄漏通過的孔的特征息息相關。

1.影響流體性質的因素：壓力、溫度和粘度

1）壓力

更大的壓力會導致更大的流量；

泄漏測試

2）溫度

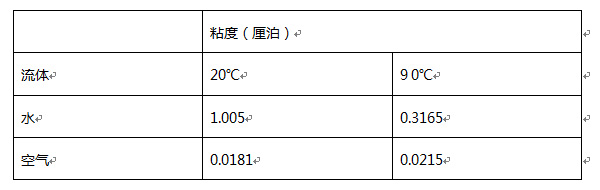

對于液體，溫度越高越容易流動。而對于氣體，溫度越高流動越差。下面列出的粘度表的實例顯示了溫度如何導致水的流阻特性降低，但空氣增加。

3）粘度

粘度是對部件的內部流體阻力的測量值。它量化流體的流動阻力。粘度越高，流體流動阻力越大，泄漏越小。

可以看出，重油或油脂不容易流過的小孔，水卻可能通過并流動

2. 孔的泄漏特征由路徑中的zui小直徑，穿過部件材料的孔的長度，流體表面張力和離開部件的泄漏（孔）的表面光潔度來決定。

1）孔尺寸

流體路徑中zui小的開口控制通過路徑的流量，小開口傾向于阻止流體流過。

氣密性測試

2）孔的路徑長度

流體必須通過的路徑長度將控制流體流動的程度，路徑長度越長，阻力越大。

泄漏檢測

3）泄漏路徑表面處理

泄漏路徑內的壁面條件也將影響流量和阻力。相對于光滑的孔壁，粗糙的孔壁會阻擋流體流動。一般情況下導致部件泄漏的孔并不是專門設計的，其孔壁粗糙且不規則。因此，通過這類孔難以得到具重復性的泄漏率。這類孔的粗糙表面將增加孔壁表面積并增強對流體的粘合特性。對于較高粘度的液體比如水，這將嚴重限制甚至阻擋其流動，而對于較低粘度的空氣仍將繼續流動。要較好的重復性，需要孔壁足夠光滑。比如萬肯機械提供的標準漏孔使用具有光滑的孔壁的孔，可提供zui大流量，并在校準時可以達到較好的重復性。

對于層流液流，流量QL（ccm）與孔直徑d（mm）、路徑長度L（mm）、流體粘度uL（厘泊）和壓力 PL（bar）的計算公式表示如下：
