新能源汽車驅動電機氣密性泄漏測試參數及案例2019-07-11

關鍵詞:汽車電機氣密性檢測,汽車電機IP67防水測試,汽車電機水道氣密測試。

新能源汽車主要電力動力總成系統“三大電”——電機、電池、電控。其中電機的性能直接決定了電動汽車的爬坡、加速等主要性能指標,可見電機充當著汽車的重要位置。換句話說,您車是否有力,速度能達到多少就看它了。電機整機IP67防水及電機水道的氣密性非常重要,萬肯氣密性檢測系統作為專業檢漏設備的研發及生產集成商,也對汽車電機氣密性防水測試進行了深入研究,并且已研發出高精密氣密性防水檢測系統投入產線使用。今天我給大家分享其中一個案例。

一、汽車電機的氣密性防水檢測難點分析

這次進行測試的是新能源汽車電機,主要檢測分兩部份。

1、電機整機氣密性防水測試:安裝透氣閥前,先用快速接頭接上電機,通過儀器往電機內部充氣加壓,經過檢測后,儀器自動判斷電機是否具有IP67防水性能。

2、電機水道有兩個出氣孔,將其中一個孔用快速接頭進行封堵,另一個孔進行密封充氣,達到設定的壓力后,儀器停止充氣并進行檢測并自動判斷是否合格。

測試快速接頭的設計必須考慮到重復穩定性,檢測效率以及便于操作等因素。

二、如何對汽車電機進行防水及氣密性測試

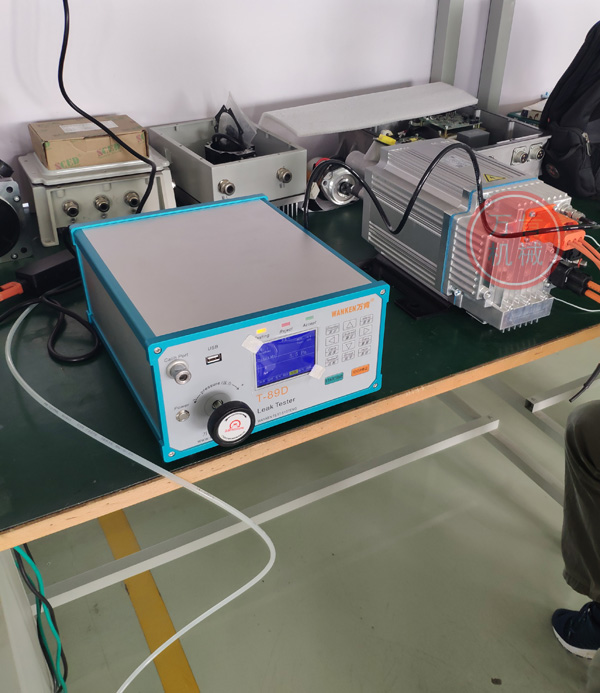

1.   電機整機氣密測試:萬肯機械使用了差壓式泄漏測試儀T-89D與快速接頭,操作更加方便快捷。檢測前,儀器里設置好相應的測試參數,本次的測試壓力為20Kpa±0.5kpa,測試時間20S,泄漏率達到或超過80ml/min,則判斷為不合格。測試時,將快速接頭與汽車電機透氣閥接口連接密封,按下按下儀器啟動鍵,儀器往電機內部充入20Kpa氣體,達到穩定后,儀器會通過工件內部壓力變化進行電機的氣密性檢測,并顯示泄漏數值及判斷結果。

如果汽車電機有泄漏現象,儀器顯示泄漏數值越來越大,結果達到或超過80ml/min時,儀器檢測結果顯示“不合格”字樣,表示氣密性測試不通過。如果檢測的汽車電機不漏氣,往電機內充氣后的氣壓基本保持不變,儀器上顯示的壓力值是穩定的,泄漏數值小于80ml/min,儀器測試結果則顯示“合格”字樣,表示氣密性測試通過。

2.      電機水道氣密測試:使用差壓式泄漏測試儀T-89D與快速接頭,操作更加方便快捷。檢測前,儀器里設置好相應的測試參數,本次的測試壓力為200Kpa±0.5kpa,測試時間20S,泄漏率達到或超過4ml/min,則判斷為不合格。測試時,將快速接頭與汽車電機充氣口連接密封,按下按下儀器啟動鍵,儀器往電機內部充入200Kpa氣體,達到穩定后,儀器會通過工件內部壓力變化進行電機的氣密性檢測,并顯示泄漏數值及判斷結果。

如果汽車電機有泄漏現象,儀器顯示泄漏數值越來越大,結果達到或超過4ml/min時,儀器檢測結果顯示“不合格”字樣,表示氣密性測試不通過。如果檢測的汽車電機不漏氣,往電機內充氣后的氣壓基本保持不變,儀器上顯示的壓力值是穩定的,泄漏數值小于4ml/min,儀器測試結果則顯示“合格”字樣,表示氣密性測試通過。


    萬肯檢漏儀T-89H-89系列儀器采用高品質進口核心配件,是一款輕巧高精度的氣密性測漏儀。具有先進的誤差修正功能以及多頻道功能,能對應多種測試并以流量單位顯示泄漏量,容易管理及操作。能滿足用戶在不同要求下的自動測漏,從而減輕勞動強度。

泄漏測試儀是向密封腔體內部或者表面充入設定壓力的壓縮空氣(或抽氣),通過檢測工件內部壓力或流量變化從而檢測出是否有泄漏。儀器裝載了零泄漏、動作可靠的專用閥組與高精度、高耐壓的泄漏檢測傳感器(直壓傳感器及差壓傳感器)。儀器具有極高的分辨率和泄漏檢測靈敏度,并擁有強大的擴展輸入輸出、120組參數可設置與選擇、通訊處理、數據傳輸?shù)裙δ堋?span>

萬肯檢漏儀應用范圍:

汽車配件:電池包、整車控制器(VCU)、發動機控制器、電機控制器、變速箱控制器、電機、車橋、車載攝像頭、發動機、變速箱、燃油泵、進排氣歧管、輪轂、渦輪增壓器、氧傳感器、車燈、充電槍、制動系統、燃油系統及管路、進氣/排氣系統、水循環系統、空調蒸發器、冷凝器、散熱器等;

消費電子:三防手機、手環、手表、藍牙耳機、音箱、智能眼鏡、智能頭箍、攝像機等等

安防照明:戶外燈具、路燈、潛水手電筒、舞臺燈、戶外監控攝像槍;

線材連接:新能源汽車高壓線束、低壓線束、充電樁線束、攝像頭線束、Type-C線束、倒車雷達線束、連接器、充電插座等

日用品及家電:手電筒、電熱水壺、電飯鍋、空氣清新機、加濕器、咖啡機、洗碗機、電熨斗、電冰箱、空調系統、水泵、遙控器、防水插排插座、電暖器、電動牙刷、電動剃須刀、瓶蓋、電磁爐等;

醫療器械:導管類、透析設備、噴霧器、接頭類等

其它:毛細管、銅管、壓鑄件、高頻頭、焊接件等
