分享汽車車載攝像頭IP防水及氣密性泄漏測試解決方案2019-03-30

廠家要如何進行汽車車載攝像頭的氣密性防水檢測呢？這個是攝像頭產品質量的重要因素。萬肯機械作為專業氣密性檢測設備的研發及生產集成商，也針對汽車攝像頭的密封性檢測進行了深入的研究，并且已研發出智能氣密性檢測設備投入產線使用。一套設備可以同時適應IP65、IP66、IP67及IP68等防水檢測要求，并適用于有充氣孔或全密封的各種不同規格攝像頭。

車載攝像頭應用廣和成本低的特性，將成為未來汽車智能化中使用較多的傳感器。將涉及到主動安全，未來是自動緊急剎車（AEB）、自適應巡航（ACC）等主動控制功能的信號入口。因此，對于這樣重要的裝置出廠前必須要做好防塵防水測試。

要做好車攝像頭的防水測試，首先我們要了解攝像頭的結構及它的密封工藝。

1、目前主流的攝像頭的密封方式都是采用密封圈，通過擰緊螺絲進行密封處理，或采用超聲波焊接進行壓合密封。

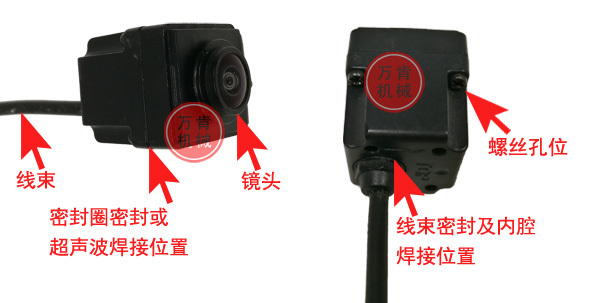

2、攝像頭的主要漏點有壓合的密封圈，超聲波焊接位置，螺絲孔位，鏡頭，線束（如果攝像頭腔體內部線材與電路板之間的焊接沒有進行打膠密封處理或處理得不好，水就會通過線束進入攝像頭的內部）。如下圖所示：

【攝像頭可能漏點】

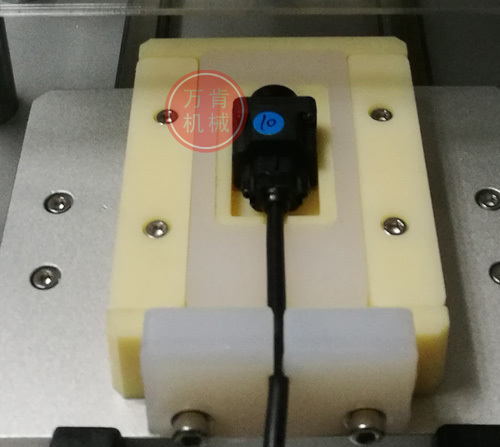

3、車載攝像頭主要分兩種：一種是有充氣口的，可以通過充氣口進行充氣或抽氣檢測；另一種是全密封的，需要設計一個仿形治具，將攝像頭放入治具腔體，線束引出，通過硅膠對腔體和線束進行密封，然后儀器往腔體內部(攝像頭表面周圍)充氣檢測，模似實際使用環境測試。ABS上下治具可以更好保護攝像頭，不會造成損傷。如下圖所示：

【攝像頭密封治具載體】

4、IP67防水檢測是指一米水深沉泡30分鐘，能夠防止水的進入。用萬肯檢漏儀來模擬水檢，相當于測試壓力為10kpa，但很多廠家都嚴格測試要求IP68以上，測試壓力使用70Kpa或以上。

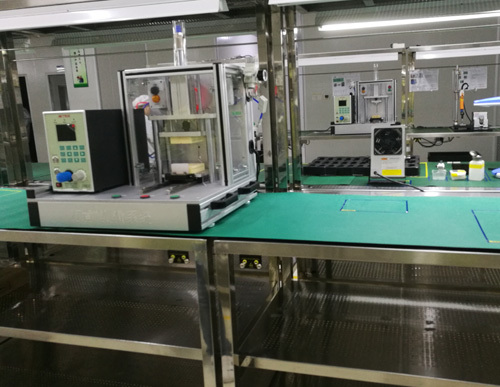

5、了解攝像頭的構造及防水點后，我們設計一個仿型治具，將攝像頭放入治具載體，通過氣缸對治具進行密封。啟動儀器，對治具內部進行充氣，達到設定的檢測壓力后，儀器自動停止加壓，氣密性檢測儀通過檢測治具內壓力衰減值進行判定充進去的氣體是否進到攝像頭內部。車載攝頭防水檢測客戶應用實例如下圖：

【萬肯氣密性檢測設備應用實景】

萬肯檢漏儀T-89及H-89系列儀器采用高品質進口核心配件，是一款輕巧高精度的氣密性測漏儀。具有先進的誤差修正功能以及多頻道功能，能對應多種測試并以流量單位顯示泄漏量，容易管理及操作。能滿足用戶在不同要求下的自動測漏，從而減輕勞動強度。

泄漏測試儀是向密封腔體內部或者表面充入設定壓力的壓縮空氣(或抽氣)，通過檢測工件內部壓力或流量變化從而檢測出是否有泄漏。儀器裝載了零泄漏、動作可靠的專用閥組與高精度、高耐壓的泄漏檢測傳感器(直壓傳感器及差壓傳感器)。儀器具有極高的分辨率和泄漏檢測靈敏度，并擁有強大的擴展輸入輸出、120組參數可設置與選擇、通訊處理、數據傳輸等功能。

萬肯檢漏儀應用范圍：

汽車配件：電池包、整車控制器（VCU）、發動機控制器、電機控制器、變速箱控制器、電機、車橋、車載攝像頭、發動機、變速箱、燃油泵、進排氣歧管、輪轂、渦輪增壓器、氧傳感器、車燈、充電槍、制動系統、燃油系統及管路、進氣/排氣系統、水循環系統、空調蒸發器、冷凝器、散熱器等;

消費電子：三防手機、手環、手表、藍牙耳機、音箱、智能眼鏡、智能頭箍、攝像機等等

安防照明：戶外燈具、路燈、潛水手電筒、舞臺燈、戶外監控攝像槍；

線材連接：新能源汽車高壓線束、低壓線束、充電樁線束、攝像頭線束、Type-C線束、倒車雷達線束、連接器、充電插座等

日用品及家電：手電筒、電熱水壺、電飯鍋、空氣清新機、加濕器、咖啡機、洗碗機、電熨斗、電冰箱、空調系統、水泵、遙控器、防水插排插座、電暖器、電動牙刷、電動剃須刀、瓶蓋、電磁爐等;

醫療器械：導管類、透析設備、噴霧器、接頭類等

其它：毛細管、銅管、壓鑄件、高頻頭、焊接件等
