新能源汽車控制器TCU密封性檢測解決方案及實例分享2019-03-15

關鍵詞：新能源汽車TCU氣密性檢測，TCU密封性檢測，新能源汽車控制器防水測試，汽車控制器密封性檢測。

TCU主要控制的是自動變速箱，這個家伙，別看它個頭不大，但是它卻充當著汽車的重要位置。換句話說，您車的自動變速箱用著舒服不舒服，除了變速箱本身的機械原因之外，就是TCU決定的了。它的氣密性防水非常重要，萬肯氣密性檢測系統作為專業檢漏設備的研發及生產集成商，也對汽車TCU氣密性防水測試進行了深入研究，并且已研發出高精密氣密性防水檢測系統投入產線使用。今天我給大家分享其中一個案例。

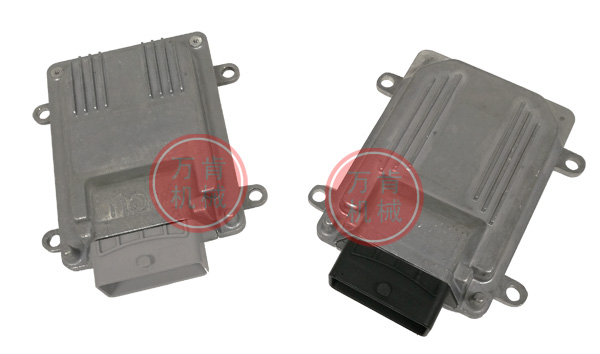

【汽車TCU正面】

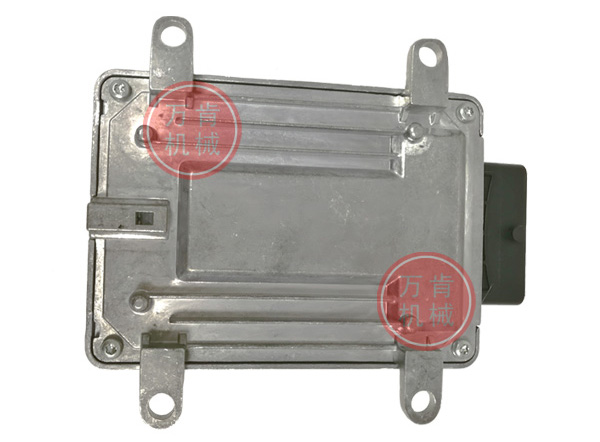

【汽車TCU背面】

【汽車TCU連接器】

一、汽車自動變速箱控制單元TCU的氣密性防水檢測難點分析

這次進行測試的是汽車TCU，外形不規則，背面有兩個不在同一個面的通氣孔需要進行封堵，前端一個長方形的連接器，連接器內部是插針結構，需要對這個連接器進行封堵，否則氣體會從針縫間泄漏。通過氣密性檢測來判斷產品是否具有IP67防水性能。測試夾具的設計必須考慮到與汽車TCU密封的一致性，重復穩定性，檢測效率，操作人員安全性以及便于取放等因素。

二、如何對汽車TCU進行氣密性防水測試

1. 萬肯機械使用了差壓式泄漏測試儀H-89D與工裝夾具一體式的檢漏系統，操作更加方便快捷。檢測前，儀器里設置好相應的測試參數，本次的測試壓力為10Kpa±0.5kpa，測試時間10S，壓降≥100Pa，則判斷為不合格。測試時，將汽車TCP裝入治具載體，治具具有自動定位修正功能，雙手按下按下儀器啟動鍵，儀器先驅動氣缸先后將TCU氣孔進行封堵，密封后，儀器往TCU內部充入10Kpa氣體，達到穩定后，儀器會通過工件內部壓力變化進行TCU的氣密性檢測，并顯示壓降參數及判斷結果。

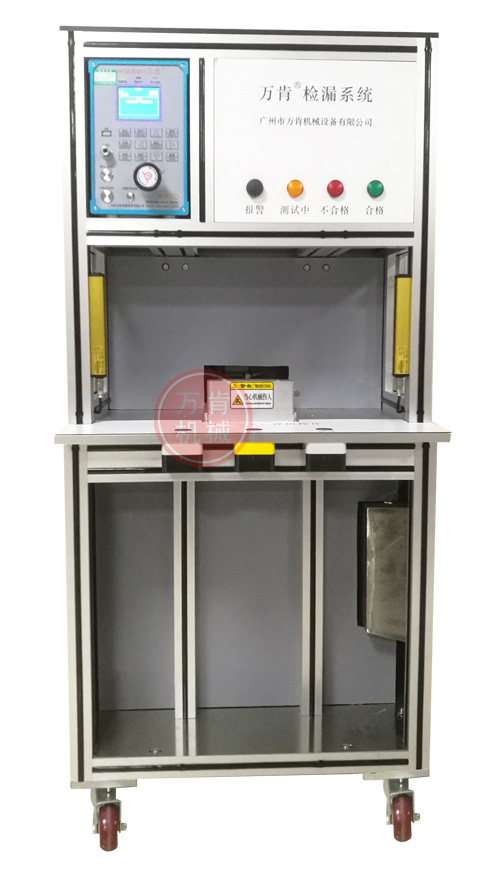

【汽車TCU氣密性防水檢測系統】

2. 如果汽車TCU有泄漏現象，儀器顯示壓降數值越來越大，結果達到或超過100Pa時，儀器檢測結果顯示“不合格”字樣，儀器及工裝上的紅燈會亮起，表示氣密性測試不通過。如果檢測的汽車TCU不漏氣，往工件充氣后的氣壓基本保持不變，儀器上顯示的壓力值是穩定的，壓降數值小于100Pa，儀器測試結果則顯示“合格”字樣，儀器及工裝同時亮起綠燈，表示氣密性測試通過。

    萬肯檢漏儀T-89及H-89系列儀器采用高品質進口核心配件，是一款輕巧高精度的氣密性測漏儀。具有先進的誤差修正功能以及多頻道功能，能對應多種測試并以流量單位顯示泄漏量，容易管理及操作。能滿足用戶在不同要求下的自動測漏，從而減輕勞動強度。

泄漏測試儀是向密封腔體內部或者表面充入設定壓力的壓縮空氣(或抽氣)，通過檢測工件內部壓力或流量變化從而檢測出是否有泄漏。儀器裝載了零泄漏、動作可靠的專用閥組與高精度、高耐壓的泄漏檢測傳感器(直壓傳感器及差壓傳感器)。儀器具有極高的分辨率和泄漏檢測靈敏度，并擁有強大的擴展輸入輸出、120組參數可設置與選擇、通訊處理、數據傳輸?shù)裙δ堋?

萬肯檢漏儀應用范圍：

汽車配件：電池包、整車控制器（VCU）、發動機控制器、電機控制器、變速箱控制器、電機、車橋、車載攝像頭、發動機、變速箱、燃油泵、進排氣歧管、輪轂、渦輪增壓器、氧傳感器、車燈、充電槍、制動系統、燃油系統及管路、進氣/排氣系統、水循環系統、空調蒸發器、冷凝器、散熱器等;

消費電子：三防手機、手環、手表、藍牙耳機、音箱、智能眼鏡、智能頭箍、攝像機等等

安防照明：戶外燈具、路燈、潛水手電筒、舞臺燈、戶外監控?cái)z像槍；

線材連接：新能源汽車高壓線束、低壓線束、充電樁線束、攝像頭線束、Type-C線束、倒車?yán)走_(dá)線束、連接器、充電插座等

日用品及家電：手電筒、電熱水壺、電飯鍋、空氣清新機、加濕器、咖啡機、洗碗機、電熨斗、電冰箱、空調系統、水泵、遙控器、防水插排插座、電暖器、電動牙刷、電動剃須刀、瓶蓋、電磁爐等;

醫療器械：導管類、透析設備、噴霧器、接頭類等

其它：毛細管、銅管、壓鑄件、高頻頭、焊接件等
