全新的汽車變速箱齒轂氣密性檢測解決方案初次公開2019-03-04

隨著汽車的普及和汽車技術的提高，人們對汽車安全性的要求也越來越高。汽車作為一個整體，是由很多零部件組成，變速箱是重要的部件之一，在汽車行駛中它有著不可替代的作用，若變速箱有泄漏，就會嚴重影響換擋效果，導致汽車無法正常使用。因此，針對汽車變速箱的密封性檢測是非常有必要的，在變速箱制造初期、鑄造后和裝配前需進行產品的氣密性檢測工作。

萬肯機械作為專業氣密性檢測設備的研發及生產集成商，也對汽車變速箱齒轂的密封性檢測進行了深入的研究，并且已研發出智能氣密性檢測設備投入產線使用。

一、汽車變速箱齒轂的氣密性檢測難點

這次進行測試的是汽車變速箱齒轂，它是屬于鋁合金壓鑄件，主要是通過氣密性檢測是否有裂紋、氣孔、渦孔、縮孔、縮小、冷分區、渣孔、沙眼等引起的泄漏。工件一面是規則平整的，另一面是規側的齒形，如何設計工具使得檢測的充氣體積盡量小，易于密封及上下料變得猶為重要。

我們可以設計一個變速箱齒轂的內腔仿形填充物，減少工件內部的充氣量。填充物需要選擇相對高硬度的材料，例如ABS等，如果填充物比較軟，則在充氣檢測時，填充物會發生形變，充氣體積不穩定導致測試結果也不穩定。如下圖所示：

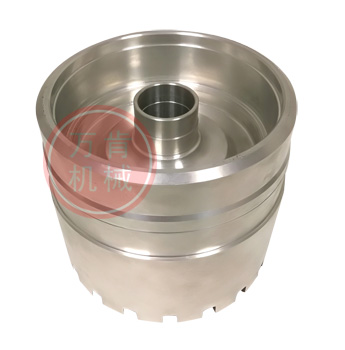

【汽車變速箱齒轂】

二、如何對汽車變速箱齒轂的內腔密封性測試

1、萬肯專門為該型號的變速箱齒轂內腔設計了一個仿形填充及底腔密封一體的模具，中間通孔采用圓柱形橡膠材料，通過氣缸下壓進行密封。在氣缸作用下模具閉合形成一個密閉的檢測空間。采用ABS材質的模具不僅能保護變速箱齒轂在檢測中不受到損傷，實現無損檢測，也可以降低企業成本。采用雙啟動按鈕及安全光柵，限度保護操作人員安全。

變速箱齒轂的氣密性要求測試壓力為350kPa，3SCCM的泄漏率。

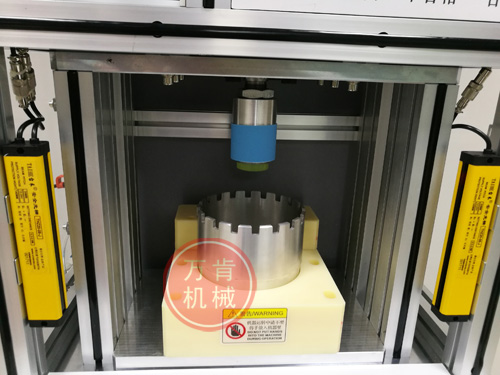

【工件密封細節圖】

2、萬肯機械使用了泄漏測試儀與工裝夾具為一體的檢漏系統，操作更加方便快捷。檢測前，儀器里設置好相應的測試參數，測試時，將汽車變速箱齒轂放入工裝模具載體，雙手同時按下啟動鍵，此時，氣缸下降，模具開始閉合，儀器往模具內部充入不含雜質的干凈氣體，儀器顯示屏?xí)ㄟ^(guò)模具內部的壓力變化進行判斷汽車變速箱齒轂的氣密性，并顯示壓漏參數及判斷結果。

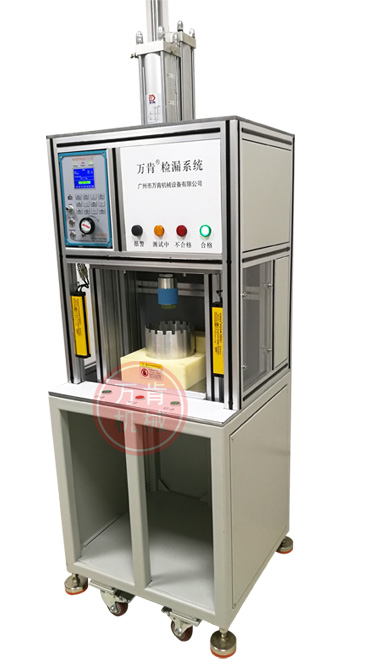

【萬肯檢漏系統】

3. 如果汽車變速箱齒轂出現漏氣現象，儀器顯示泄漏值數據越來越大，如果達到或超過3SCCM，儀器測試結果顯示“不合格”字樣，并亮紅燈，表示氣密性測試不通過。如果測試的汽車變速箱齒轂不漏氣，充氣后工裝模具里面的氣壓基本不變，儀器上顯示的壓力值是穩定的，泄漏數值小于3SCCM，儀器測試結果則顯示“合格”字樣，并亮綠燈，表示氣密性測試通過。

【萬肯檢漏系統】

  萬肯檢漏儀T-89及H-89系列儀器采用高品質進口核心配件，是一款輕巧高精度的氣密性測漏儀。具有先進的誤差修正功能以及多頻道功能，能對應多種測試并以流量單位顯示泄漏量，容易管理及操作。能滿足用戶在不同要求下的自動測漏，從而減輕勞動強度。

  泄漏測試儀是向密封腔體內部或者表面充入設定壓力的壓縮空氣(或抽氣)，通過檢測工件內部壓力或流量變化從而檢測出是否有泄漏。儀器裝載了零泄漏、動作可靠的專用閥組與高精度、高耐壓的泄漏檢測傳感器(直壓傳感器及差壓傳感器)。儀器具有極高的分辨率和泄漏檢測靈敏度，并擁有強大的擴展輸入輸出、120組參數可設置與選擇、通訊處理、數據傳輸?shù)裙δ堋?/span>

萬肯檢漏儀應用范圍：

汽車配件：電池包、整車控制器（VCU）、發動機控制器、電機控制器、變速箱控制器、電機、車橋、車載攝像頭、發動機、變速箱、燃油泵、進排氣歧管、輪轂、渦輪增壓器、氧傳感器、車燈、充電槍、制動系統、燃油系統及管路、進氣/排氣系統、水循環系統、空調蒸發器、冷凝器、散熱器等;

消費電子：三防手機、手環、手表、藍牙耳機、音箱、智能眼鏡、智能頭箍、攝像機等等

安防照明：戶外燈具、路燈、潛水手電筒、舞臺燈、戶外監控?cái)z像槍；

線材連接：新能源汽車高壓線束、低壓線束、充電樁線束、攝像頭線束、Type-C線束、倒車?yán)走_(dá)線束、連接器、充電插座等

日用品及家電：手電筒、電熱水壺、電飯鍋、空氣清新機、加濕器、咖啡機、洗碗機、電熨斗、電冰箱、空調系統、水泵、遙控器、防水插排插座、電暖器、電動牙刷、電動剃須刀、瓶蓋、電磁爐等;

醫療器械：導管類、透析設備、噴霧器、接頭類等

其它：毛細管、銅管、壓鑄件、高頻頭、焊接件等
